一、設備簡介

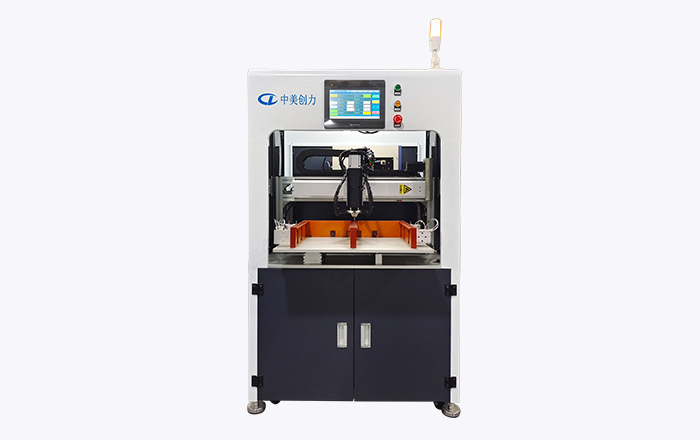

單麵帶旋轉栓公網點焊機是一款將圓柱電池通過鎳帶串並的方式拚接在一起的設備，該設備根據產品類型在人機界麵上設定對應的焊接路徑，係統最多可實現500mm*450mm或250mm*450mm*2範圍大小的電池焊接。此設備每小時可焊接電芯2000支左右，且結構設計簡潔大方，性能穩定。係統支持斷點加工、手動、自動多種工作模式，編程簡單，支持陣列路徑及導圖形成路徑的方式。焊頭采用水冷的方式，有效降低焊針發熱損耗。

二、設備特點

焊接電壓鎖定技術，防止網壓波動影響焊接電流。

2、雙工位伺服電機焊頭，焊針水冷恒溫係統。

3、具有兩段電流檢測比較功能，電流異常聲光報警，有效防止虛焊假焊現象的出現。

4、具有故障自診斷功能，顯示相應故障點，方便維修。

三、技術參數

產品型號：CAC-DH-DMR

工作電壓：AC220V±10%   50HZ功率≤2000W

外形尺寸：950（長）×920（寬）×1660（高）mm

設備重量：200KG

適合電池：18650/21700/26650/32650等圓柱電芯

焊接電源：晶體管電源5000A/8000A/10000A

焊接方式：單點、雙點、三點可選

焊頭旋轉範圍：正負90度

焊頭結構：電動帶旋轉焊頭

鎳片厚度：0.1mm—0.3mm（0.2—0.3mm厚度鎳片需開槽）
